Normes et exigences d’essai des tôles en acier allié Monel

Ce que signifient réellement les « normes » pour les tôles en acier allié Monel

Le premier point à clarifier est que les tôles en acier allié Monel sont considérées, dans les achats et les inspections, comme un produit en alliage nickel-cuivre résistant à la corrosion, et non comme une tôle ordinaire en acier au carbone ou en acier inoxydable portant simplement une appellation haut de gamme. Cette distinction est importante, car la logique d’acceptation est différente. Les équipes de contrôle qualité ne vérifient pas uniquement la tolérance d’épaisseur ou l’état de surface ; elles s’assurent également que la tôle répond effectivement à la nuance d’alliage, à l’état métallurgique et à l’étendue des essais requis pour l’eau de mer, les milieux acides, les pièces sous pression ou d’autres conditions de service sévères.

En pratique, le terme « norme » recouvre plusieurs niveaux à la fois : la spécification du matériau, les limites de composition chimique, les exigences relatives aux propriétés mécaniques, les tolérances dimensionnelles, l’état après traitement thermique, les règles de traçabilité ainsi que les méthodes d’inspection utilisées pour démontrer la conformité. Une tôle peut sembler acceptable à sa réception et néanmoins ne pas satisfaire à l’exigence réelle si le certificat ne correspond pas à la nuance commandée, si la méthode d’essai n’est pas celle mentionnée dans les documents du projet ou si la traçabilité du lot est rompue entre le certificat du fabricant et l’identification en entrepôt.

C’est pourquoi le contrôle des matériaux Monel est généralement plus sensible aux documents que ne le prévoient certains acheteurs. Pour le personnel chargé de la gestion de la sécurité, il ne s’agit pas de formalités administratives sans raison. Dans les systèmes corrosifs, l’utilisation de la mauvaise variante d’alliage ou d’un matériau de substitution non vérifié peut faire passer le risque de défaillance de « peu probable » à « prévisible », notamment en présence de chlorures, d’eau de mer en écoulement ou de cycles thermiques.

Quelles sont les normes généralement importantes ?

Pour les produits sous forme de tôle, la référence applicable est souvent liée aux spécifications de matériaux ASTM ou ASME utilisées dans la fabrication industrielle. La norme exacte dépend du secteur du projet et du référentiel applicable ; les inspecteurs doivent donc éviter de supposer que tous les certificats Monel sont interchangeables. Dans de nombreuses discussions techniques, la véritable question n’est pas « Est-ce du Monel ? », mais plutôt « S’agit-il de la nuance Monel, de la forme du produit et de l’état de livraison spécifiés pour cet équipement ? »

Les nuances les plus courantes portant le nom Monel sont le Monel 400 et le Monel K-500, mais elles ne sont pas équivalentes du point de vue de la conformité. Le Monel 400 est largement reconnu pour sa forte résistance dans les environnements marins et chimiques, tandis que le K-500 est une nuance durcie par précipitation offrant une résistance mécanique supérieure. Si un plan ou une fiche technique exige l’une de ces nuances et que l’approvisionnement la remplace par l’autre sans examen technique, le problème ne concerne pas uniquement la composition chimique ; il peut également affecter la soudabilité, le comportement mécanique et l’acceptation selon la spécification du projet.

Une autre erreur consiste à traiter les exigences applicables aux tôles et celles applicables aux tubes comme si elles reposaient sur le même ensemble d’essais. Ce n’est pas nécessairement le cas. La forme du produit détermine une partie de la structure normative. C’est l’une des raisons pour lesquelles les fabricants fournissant plusieurs formes d’alliages, tels que Shandong Titanium Nickel Special Steel Co., Ltd., appliquent généralement des procédures de contrôle distinctes pour les tôles, les tubes, les barres et les produits forgés, plutôt qu’une seule liste de contrôle générique pour les alliages.

Les principales exigences d’essai liées à l’acceptation

Pour les tôles en acier allié Monel, l’examen qualité commence généralement par la composition chimique. Si l’équilibre nickel-cuivre se situe en dehors des exigences de la nuance, aucun résultat mécanique ultérieur ne peut corriger ce défaut. Le Monel 400 est généralement associé à une teneur en nickel d’environ 65-70 % et à une teneur en cuivre d’environ 29-33 %, avec des limites contrôlées pour le fer, le carbone, le manganèse et le silicium. Ces valeurs sont utiles comme référence de présélection, mais l’acceptation finale doit toujours suivre la spécification applicable indiquée dans la commande ou la norme du projet.

Les essais mécaniques viennent ensuite, généralement les essais de traction et parfois la mesure de la dureté, selon la nuance et l’état du matériau. C’est à ce stade que la définition du lot devient importante. Un rapport d’essai n’a de valeur que s’il établit clairement le lien entre l’échantillon, le numéro de coulée, les dimensions de la tôle et l’état de livraison. Pour les produits Monel, la résistance à la traction peut varier considérablement selon le type d’alliage et le traitement thermique. Une plage telle que 550-900 MPa peut être raisonnable pour différentes formes et différents états de produits Monel, mais les inspecteurs ne doivent jamais accepter une plage générale à la place des valeurs minimales réellement exigées par la spécification de la commande.

Les dimensions et l’examen visuel sont souvent sous-estimés. Pourtant, la tolérance d’épaisseur, la planéité, l’état des bords, les délaminations et les discontinuités de surface influencent directement la fabrication en aval. Si la tôle est destinée à des pièces soudées retenant la pression, des défauts de surface qui semblent mineurs lors du contrôle à la réception peuvent devenir des points de réparation, des sources de retard ou des motifs de rejet après découpe et formage.

Lorsque les exigences du projet sont plus strictes, un contrôle non destructif peut également être nécessaire. Le contrôle ultrasonique peut être spécifié pour détecter les discontinuités internes, notamment pour les services critiques ou les sections plus épaisses. Cette exigence n’est pas automatique pour chaque commande ; le personnel QC doit donc vérifier si le CND constitue une exigence de base, une exigence complémentaire ou une exigence imposée uniquement par la spécification de l’utilisateur final.

Ce que les équipes de sécurité doivent vérifier au-delà du certificat du fabricant

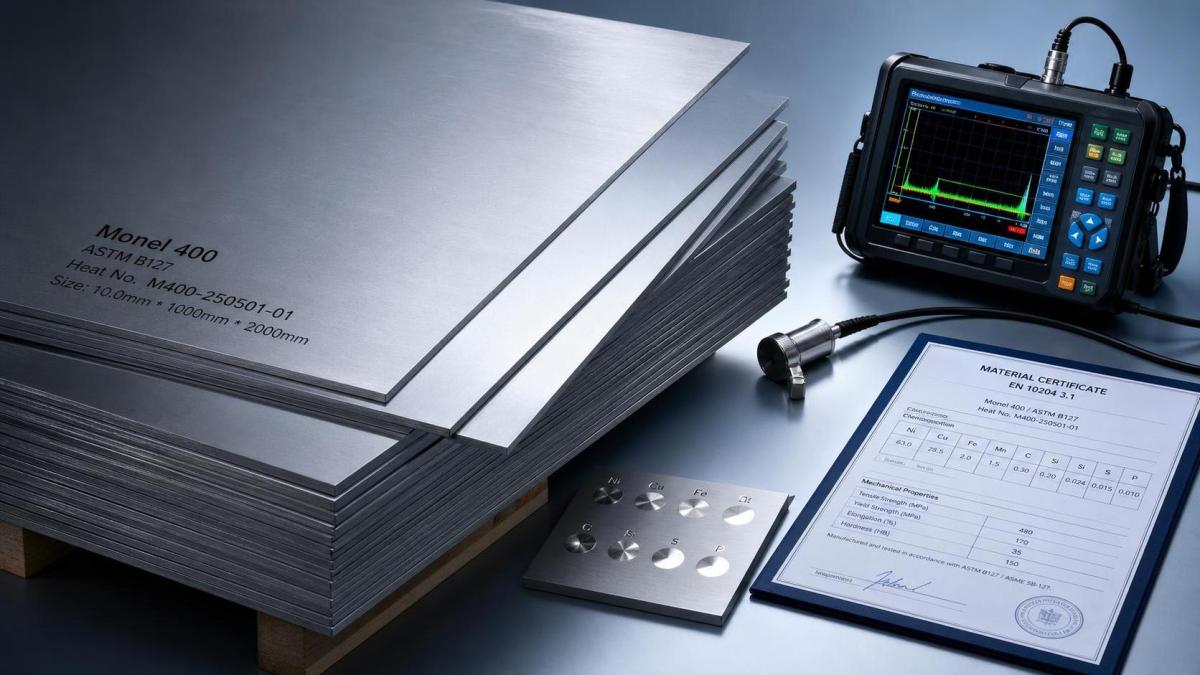

Les certificats de contrôle des matériaux sont nécessaires, mais ils ne constituent pas à eux seuls l’ensemble du système de contrôle. Les défaillances les plus risquées résultent généralement d’une rupture de continuité entre le document et la tôle physique. Le marquage du numéro de coulée doit rester lisible pendant la réception, le stockage, la découpe et la mise à disposition pour la fabrication. Si un nouveau marquage est nécessaire après la découpe, la méthode utilisée doit préserver la traçabilité sans créer de confusion entre la tôle mère et les pièces découpées.

Un autre problème récurrent consiste à considérer la résistance à la corrosion comme une propriété universelle. Le Monel offre de très bonnes performances dans de nombreux environnements contenant des chlorures et dans l’eau de mer, mais l’acceptation ne peut pas reposer uniquement sur sa réputation. La température de service, les conditions d’écoulement, les couples galvaniques, l’historique de fabrication et la contamination pendant le traitement influencent tous les performances en service. Pour la gestion de la sécurité, cela signifie que l’examen de la norme doit inclure la description réelle du service, et pas seulement le nom de l’alliage figurant sur le bon de commande.

C’est également pourquoi il peut être utile de recouper les formes de produits associées. Dans les systèmes qui combinent des tôles avec des éléments de tuyauterie ou d’échange thermique, les équipes comparent souvent la logique de sélection des matériaux entre les différentes formes. Par exemple, lorsque des projets d’ingénierie maritime ou d’équipements chimiques utilisent également des tubes en alliage Monel, l’examen porte généralement sur la cohérence de la surépaisseur de corrosion, de la méthode d’assemblage et du choix de la nuance entre les composants en tôle et les composants tubulaires, plutôt que sur l’évaluation de chaque élément isolément.

Erreurs courantes d’interprétation dans les achats et les inspections

Une erreur courante consiste à considérer la désignation commerciale comme une preuve de conformité. « Monel » est largement utilisé dans le langage commercial, mais les achats et les inspections nécessitent la nuance, la spécification et l’état exacts. Une autre erreur consiste à supposer qu’une résistance supérieure signifie toujours une meilleure adéquation. Le Monel K-500 offre une résistance mécanique et une dureté supérieures à celles du Monel 400, mais cela n’en fait pas automatiquement une amélioration par défaut pour chaque application de tôle.

Il existe également un problème plus discret : remplacer une inspection fondée sur les exigences par une expérience générale des alliages. Un fournisseur peut être techniquement compétent, le produit peut provenir d’un fabricant réputé et la composition chimique peut sembler conforme aux attentes. Rien de cela ne remplace la conformité à la méthode d’essai spécifiée, aux dispositions de contre-essai requises ou au dossier documentaire du projet. Pour les secteurs soumis à audit, tels que la pétrochimie, les équipements liés au nucléaire ou les applications maritimes critiques, cette distinction n’est pas théorique.

Une méthode pratique d’évaluation

Lors de l’examen de tôles en acier allié Monel, l’approche la plus fiable consiste à suivre une courte série de questions :

• La nuance est-elle identifiée avec précision, et pas seulement décrite commercialement ?
• Le certificat du matériau fait-il référence à la spécification requise et au numéro de coulée ?
• Les résultats chimiques et mécaniques correspondent-ils à l’état commandé et à la forme du produit ?
• Les essais complémentaires éventuels sont-ils clairement requis et clairement réalisés ?
• La traçabilité peut-elle être maintenue de la réception jusqu’à la fabrication ?
• La nuance de Monel sélectionnée reste-t-elle adaptée aux conditions réelles de service après prise en compte de la fabrication et de l’assemblage ?

Cette méthode est plus utile que la mémorisation de valeurs de propriétés isolées. Les normes et les exigences d’essai ne sont pas destinées à décrire le Monel de manière abstraite. Elles servent à déterminer si la tôle qui se trouve devant vous est acceptable pour le service qui lui a été assigné. Pour les équipes qualité et sécurité, c’est à ce moment que la conformité devient un jugement technique plutôt qu’une simple vérification de cases.
