Alliages de nickel pour l’aérospatiale et la production d’énergie

Pourquoi les alliages de nickel restent essentiels aux équipements critiques

Les acheteurs des secteurs de l’aérospatiale et de la production d’énergie commencent rarement par une simple question telle que : « Quel alliage de nickel est le plus résistant ? » La question la plus utile est : quel matériau peut conserver les propriétés requises après des années d’exposition à la chaleur, à la pression, à l’oxydation, aux vibrations, aux fluides et à des cycles thermiques répétés ?

Cette distinction est importante, car un alliage peut bien se comporter lors d’un essai de traction en laboratoire tout en défaillant prématurément en service. Un composant de turbine peut être soumis à des températures métalliques élevées, à des concentrations de contraintes locales, à des dommages de revêtement et à des milliers de cycles marche-arrêt. Un tube d’échangeur thermique de centrale électrique peut être exposé à de l’eau contenant des chlorures, à des dépôts, à une chimie variable et à de longues périodes durant lesquelles un faible mécanisme de corrosion peut entraîner une fuite ou un arrêt forcé. Dans les deux secteurs, le choix du matériau constitue une décision de fiabilité avant de devenir une décision d’approvisionnement.

Les alliages à base de nickel restent importants, car ils offrent une combinaison que les aciers ordinaires et de nombreuses nuances d’acier inoxydable ne peuvent pas fournir de manière constante : une résistance à la perte de résistance mécanique à haute température, à l’oxydation, au fluage, à la corrosion à chaud et aux environnements aqueux ou de procédé agressifs. Toutefois, « alliage de nickel » est une catégorie vaste. En sélectionner un uniquement selon son nom de famille, ou selon une seule valeur de température, est l’un des moyens les plus courants de créer un risque évitable.

Deux industries, des priorités de défaillance différentes

La propulsion aérospatiale et les turbines à gaz stationnaires partagent une grande partie de la même logique des matériaux, mais leurs priorités opérationnelles ne sont pas identiques. Les moteurs d’avion imposent des exigences sévères en matière de poids, de fatigue, de fabrication et de traçabilité pour chaque pièce tournante et statique. Les turbines à gaz industrielles peuvent fonctionner pendant de longues périodes à une charge relativement stable, mais elles sont souvent confrontées à une qualité de combustible, une contamination de l’air d’admission, des pratiques de maintenance et des cycles de service différents. Les centrales à vapeur, les systèmes nucléaires et les infrastructures d’énergies renouvelables introduisent un autre ensemble de considérations liées à la corrosion et aux limites de pression.

Pour les composants situés près de la chambre de combustion ou dans la section chaude de la turbine, la préoccupation principale est souvent l’équilibre entre la résistance au fluage et la résistance environnementale. À température élevée, les données de résistance conventionnelles sont insuffisantes. Les concepteurs doivent savoir si l’alliage se déformera lentement sous une contrainte soutenue, si les joints de grains restent stables, comment sa microstructure évolue après exposition et si l’oxydation ou la corrosion à chaud réduira la section utilisable.

Pour les conduits, carters, fixations, joints, collecteurs, équipements d’échange thermique et systèmes auxiliaires, la menace dominante peut être différente : corrosion par les chlorures, interaction galvanique, incompatibilité de dilatation thermique, fatigue vibratoire ou sensibilisation induite par la fabrication. La bonne réponse est donc déterminée par le mécanisme réel d’endommagement du composant, et non par le prestige d’une désignation d’alliage particulière.

Là où les matériaux à base de nickel créent de la valeur

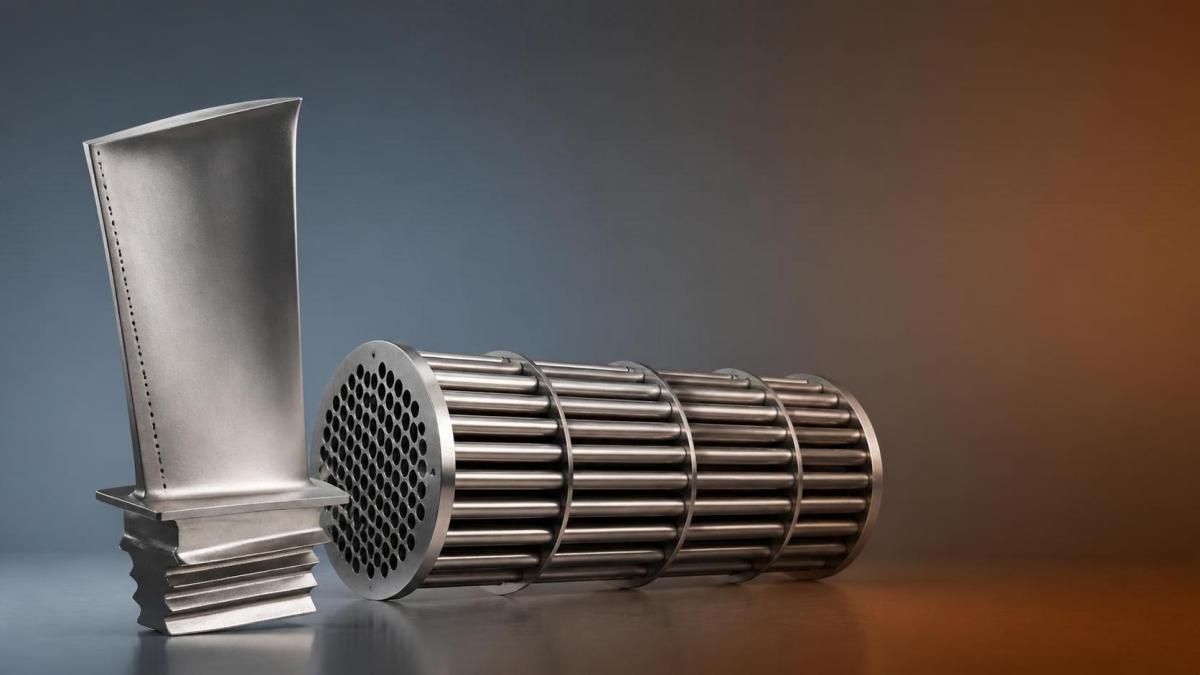

Dans les moteurs aérospatiaux et les turbines à gaz, les superalliages à base de nickel sont largement associés aux aubes, directrices, équipements de combustion, disques et autres pièces à haute température. Leur valeur provient de systèmes d’alliage conçus pour préserver la résistance et la stabilité structurale à des températures auxquelles de nombreux matériaux se ramollissent rapidement. Selon la nuance et la forme du produit, le chrome, le cobalt, le molybdène, l’aluminium, le titane, le niobium, le tungstène et d’autres éléments peuvent chacun contribuer à la résistance à l’oxydation, au durcissement par solution solide, au durcissement par précipitation ou à la stabilité des phases.

Dans la production d’énergie, les alliages de nickel sont également utilisés dans des environnements moins spectaculaires visuellement, mais tout aussi exigeants. Parmi les exemples figurent les équipements de traitement des gaz de combustion, les tuyauteries fortement alliées, les systèmes de récupération de chaleur, les équipements géothermiques, les lignes de traitement chimique, les équipements auxiliaires nucléaires et les systèmes de refroidissement à l’eau de mer. Ici, le processus de sélection peut se concentrer davantage sur la corrosion localisée, la corrosion caverneuse, la fissuration par corrosion sous contrainte ou la résistance aux acides réducteurs et oxydants que sur le fluage à haute température.

Cette différence est importante sur le plan commercial. Un OEM de turbines, un prestataire de maintenance et un exploitant de centrale électrique peuvent tous employer l’expression « alliage de nickel haute température », tout en nécessitant des formes, certifications, conditions d’usinage et procédures d’inspection entièrement différentes. Les tôles, barres, tiges, tubes, fils, ébauches de forge, poudres et matériaux moulés ne doivent pas être considérés comme interchangeables simplement parce qu’ils partagent une composition nominale d’alliage.

Les limites de température exigent du contexte, pas un langage marketing

Les fiches techniques de matériaux indiquent souvent une température maximale de service, mais cette valeur doit être considérée comme un point de départ plutôt que comme une approbation de conception. La température admissible dépend du niveau de contrainte, de la durée de vie opérationnelle requise, de l’atmosphère, des gradients thermiques, de la géométrie, de l’état de surface et du caractère continu ou cyclique de la charge. Un composant fonctionnant brièvement à une température élevée peut être acceptable, alors que le même alliage sous charge soutenue pendant des dizaines de milliers d’heures peut ne pas l’être.

Pour les applications de turbines, les ingénieurs doivent distinguer la température du flux gazeux de la température du métal. La conception du refroidissement, les revêtements barrières thermiques, l’épaisseur de paroi et le transfert thermique local peuvent rendre l’état réel de l’alliage très différent de la température d’entrée de turbine mise en avant. De même, un revêtement n’élimine pas la nécessité d’un substrat compatible ; les défauts de revêtement, les effets de diffusion et les différences de dilatation thermique doivent être pris en compte dans le système global.

Pour les équipements en service corrosif, une limite de température déclarée peut indiquer peu de choses sur la concentration en chlorures, la teneur en oxygène, le pH, la formation de dépôts, la vitesse d’écoulement ou les zones stagnantes. Ces variables peuvent modifier complètement le mécanisme de corrosion. Une bonne décision relative à un alliage commence donc par la chimie du fluide et l’enveloppe d’exploitation, y compris les conditions perturbées, les cycles de nettoyage, les périodes d’arrêt et les éventuels événements de contamination.

Monel a un rôle, mais n’est pas un alliage universel pour turbines

Les alliages Monel sont souvent précieux lorsque la chimie nickel-cuivre offre une forte résistance à l’eau de mer et à certains milieux corrosifs. Ils sont pertinents pour les chaînes d’approvisionnement de l’aérospatiale et de l’énergie lorsque le composant est exposé à des atmosphères marines, à l’eau de mer, à des fluides de procédés chimiques ou à certaines conditions de systèmes auxiliaires. Ils ne doivent toutefois pas être spécifiés de manière désinvolte comme substituts d’un superalliage à base de nickel dans les sections les plus chaudes d’une turbine à gaz ou d’un réacteur d’avion.

Par exemple, unetige en alliage Monel en Monel 400 ou K-500 peut être envisagée pour des arbres, fixations, raccords, pièces associées aux pompes ou équipements liés au milieu marin résistants à la corrosion, lorsque l’exigence déterminante est la résistance à la corrosion aqueuse associée à la résistance mécanique. Sa teneur nominale en nickel se situe généralement entre 65 et 70 % et celle en cuivre entre 29 et 33 %, mais l’adéquation finale dépend toujours de la nuance, du traitement thermique, de l’état du produit et de l’environnement de service.

Le Monel K-500 peut gagner en résistance grâce à un traitement de vieillissement, tandis que l’écrouissage et le traitement de mise en solution peuvent également affecter les performances des nuances et formes applicables. Les équipes d’approvisionnement doivent demander explicitement l’état de livraison plutôt que de supposer qu’un matériau décrit uniquement comme « Monel » satisfera la limite d’élasticité, la dureté ou le comportement en fatigue requis. Les valeurs de résistance à la traction indiquées peuvent varier considérablement selon le type d’alliage et le traitement thermique ; une large plage de catalogue ne remplace donc pas une exigence spécifique au composant.

Ce qu’une spécification d’achat rigoureuse doit couvrir

Lorsqu’un matériau d’alliage est destiné à un service critique pour le vol, les turbines, les limites de pression ou à fortes conséquences, le bon de commande doit faire plus que désigner une nuance et une dimension d’alliage. La spécification commerciale doit traduire l’exigence d’ingénierie en conditions d’approvisionnement contrôlables.

• Identification du matériau : Spécifiez la nuance reconnue, la norme de produit applicable, les limites de composition chimique et les règles de substitution autorisées. Les seuls noms commerciaux ne suffisent pas.
• Forme et état du produit : Indiquez si l’exigence concerne une barre, une tige, une ébauche de forge, une feuille, une tôle, un tube, un fil ou une charge d’alimentation pour fonderie, ainsi que l’état recuit, traité en solution, vieilli, écroui ou tout autre état requis.
• Propriétés mécaniques et environnementales : Définissez les exigences pertinentes de traction, limite d’élasticité, dureté, impact, fatigue, fluage, corrosion ou fissuration pour la condition réelle de service.
• Traçabilité : Exigez une identification au niveau de la coulée et une documentation d’essais du matériau. Pour les applications critiques, précisez si une supervision par un tiers, des échantillons conservés ou des essais supplémentaires sont nécessaires.
• Étendue de l’inspection : Convenez des tolérances dimensionnelles, de l’état de surface, du contrôle ultrasonore, du contrôle par ressuage, de l’inspection par courants de Foucault, des exigences relatives à l’orientation des fibres ou d’autres exigences de contrôle non destructif, selon le cas.
• Contrôles de fabrication : Clarifiez le procédé de fusion, les exigences de refusion, la réduction au forgeage, les contrôles de traitement thermique et les restrictions relatives au soudage de réparation lorsque l’application le justifie.

Les exigences doivent être proportionnées au risque. Appliquer une documentation de qualité aérospatiale à un support chimique à faible risque peut augmenter les coûts et les délais sans bénéfice significatif. À l’inverse, accepter une documentation générique d’aciérie pour un composant tournant ou retenant la pression peut laisser une lacune de vérification importante.

Les risques de la chaîne d’approvisionnement apparaissent souvent après la sélection de la nuance

Les projets d’alliages de nickel rencontrent fréquemment des difficultés non pas parce que la nuance est inconnue, mais parce qu’il est difficile d’obtenir simultanément la forme, la dimension, le traitement thermique et le dossier de qualification demandés. Les barres de grand diamètre, les tubes à paroi mince, les pièces forgées complexes et les compositions chimiques étroitement contrôlées peuvent nécessiter des cycles de production plus longs que les produits inoxydables standard. Les délais peuvent également être affectés par la disponibilité du nickel et des éléments d’alliage, la capacité de fusion, la planification des traitements thermiques et la nécessité d’essais supplémentaires.

Les acheteurs doivent distinguer la disponibilité en stock de la disponibilité qualifiée. Un fournisseur peut avoir en stock un matériau de la bonne nuance nominale, mais le produit peut ne pas disposer de la tolérance dimensionnelle, de l’état, de la traçabilité, des résultats d’essais ou du procédé de fabrication approuvé requis. Le même problème se pose lorsque le matériau est découpé à partir du stock : le lien entre la pièce fournie et sa documentation d’origine relative à la coulée doit rester clair.

Un alignement technique précoce est particulièrement précieux lorsque l’usinage est difficile. De nombreux alliages de nickel haute performance s’écrouissent rapidement et peuvent générer une chaleur de coupe importante. Un choix de matériau qui paraît économique au kilogramme peut devenir coûteux si les surépaisseurs d’usinage, la stratégie d’outillage, la soudabilité, le contrôle des déformations ou l’inspection finale sont négligés. Les équipes de conception et d’approvisionnement doivent évaluer le coût total de fabrication et la durée de service attendue, et non le seul prix du matériau.

La décision porte de plus en plus sur les preuves du cycle de vie

Les secteurs de l’aérospatiale et de la production d’énergie évoluent vers une maintenance davantage fondée sur l’état, une traçabilité numérique et une évaluation du cycle de vie. Cette orientation accroît la valeur des matériaux dont l’historique de production est bien maîtrisé et dont le comportement à long terme est prévisible. Elle augmente également l’examen de la réparabilité, des déclarations de contenu recyclé, de la continuité d’approvisionnement et de la capacité à reproduire les propriétés d’un lot à l’autre.

Pour les acheteurs, l’étape pratique suivante consiste à cartographier chaque composant par rapport à son mécanisme de défaillance dominant, sa température de service, sa chimie d’exposition, son état de contrainte, sa durée de vie prévue et les conséquences de l’inspection. Ce n’est qu’alors qu’il devient pertinent de comparer les superalliages à base de nickel, les alliages fer-nickel, les matériaux nickel-cuivre, les nuances résistantes à la corrosion ou les alternatives à moindre coût. Le meilleur alliage n’est pas celui qui présente la spécification phare la plus impressionnante ; c’est celui dont l’état documenté, le procédé de transformation et le comportement en service correspondent au risque réel de fonctionnement du composant.
