Quelles sont les causes de fissuration du fil métallique en alliage lors de pliages répétés ?

Lorsqu'un fil métallique en alliage se rompt après avoir été plié d'avant en arrière, la fissure visible n'est généralement que l'étape finale d'un processus de défaillance plus long. Il est tentant de dire que le fil est « trop fragile » ou de supposer que le matériau était défectueux. Cela est parfois vrai. Cependant, le plus souvent, les pliages répétés révèlent une inadéquation entre le fil, la méthode de formage et l'environnement de service.

Cela est important pour les petits ressorts, les contacts électriques, les clips de fixation, les instruments de précision, les composants médicaux et les pièces formées qui sont fléchies pendant l'assemblage ou l'utilisation. Un fil peut supporter un pliage sévère sans problème, puis se fissurer après des dizaines ou des milliers de cycles, car les dommages de fatigue se sont accumulés en un point fortement sollicité. La bonne question n'est pas seulement « Pourquoi s'est-il fissuré ? », mais aussi « Où la fissure a-t-elle commencé et qu'est-ce qui y a concentré la déformation ? »

Les pliages répétés créent de la fatigue, et pas seulement une déformation

Chaque fois qu'un fil est plié, l'extérieur de la courbe est étiré tandis que l'intérieur est comprimé. Si le pliage est inversé, ces contraintes s'inversent également. Cette charge cyclique peut amorcer une fissure microscopique à la surface. Une fois amorcée, la fissure progresse un peu plus à chaque cycle jusqu'à ce que la section restante ne puisse plus supporter la charge.

L'emplacement de la rupture fournit souvent un indice utile. Une rupture nette près de la zone la plus serrée d'un pli indique généralement une déformation excessive, un écrouissage ou un état métallurgique inadapté. Une fissure partant d'une seule piqûre sombre, d'une rayure ou d'une entaille suggère une rupture par fatigue initiée en surface. Si plusieurs fils provenant de la même bobine échouent presque à la même position de pliage, il convient d'examiner l'outil de formage et le rayon de pliage avant d'incriminer le matériau lui-même.

Une complication pratique est que la résistance et la durée de vie en pliage ne sont pas la même chose. Un fil métallique en alliage à haute résistance peut être idéal pour une pièce porteuse sous charge statique, tout en étant moins tolérant lorsqu'il est fléchi de manière répétée sur un très petit rayon. Un état plus souple ou correctement recuit peut se plier de manière plus fiable, mais il peut ne pas fournir la force de ressort finale ou la stabilité dimensionnelle exigée par l'application. Il existe toujours un compromis.

Les causes les plus courantes de fissuration

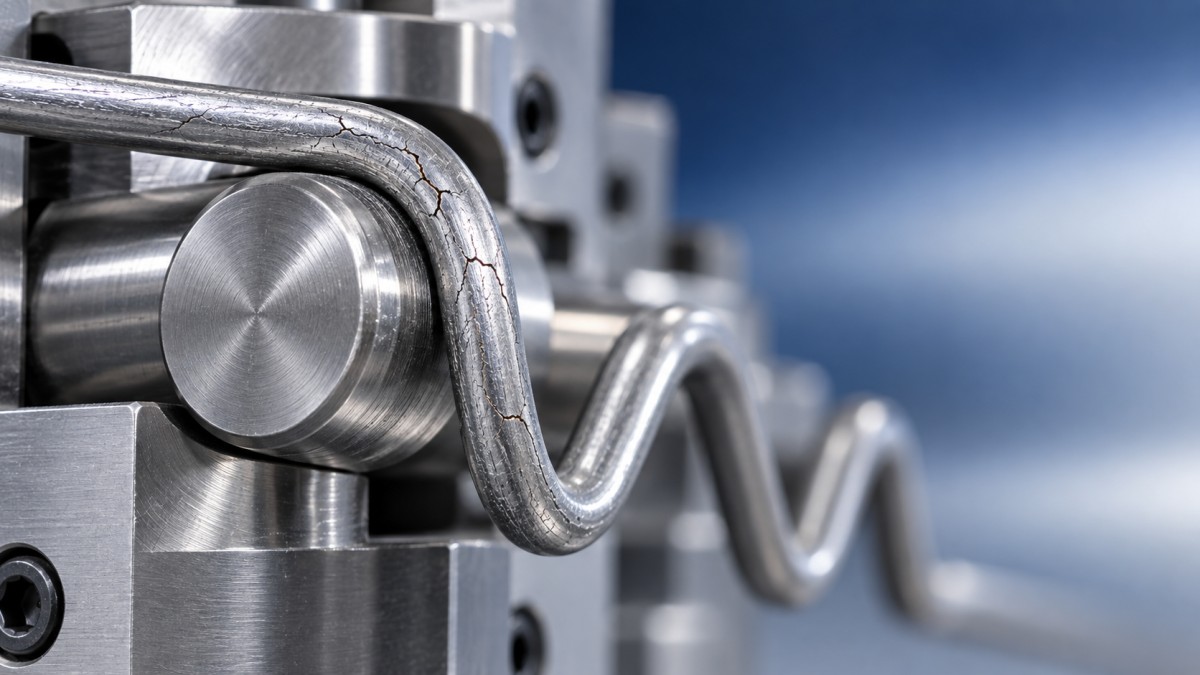

La première cause est un rayon de pliage trop serré. Lorsqu'un fil est enroulé autour d'un petit axe, passe dans une matrice de formage à arête vive ou est plié contre une arête d'outil non usée mais trop petite, la déformation à la surface extérieure augmente fortement. Un rayon adapté à un diamètre ou à une nuance d'alliage peut être dangereux pour un autre. Augmenter le rayon de pliage est souvent le test de diagnostic le plus rapide : si la fissuration diminue immédiatement, la géométrie était probablement à l'origine de la défaillance.

L'écrouissage est un autre problème fréquent. Le tréfilage à froid confère au fil une résistance utile et une finition dimensionnelle lisse, mais il laisse également le métal moins capable d'accommoder une déformation plastique supplémentaire. Pendant la fabrication, des pliages multiples, des opérations de redressage ou des retouches peuvent durcir davantage la même zone. Le fil peut paraître normal après la première opération, puis se fendre lors d'un ajustement ultérieur. C'est pourquoi l'instruction « repliez-le encore une fois » n'est pas anodine pour de nombreux alliages hautes performances.

L'état de surface compte davantage que beaucoup d'utilisateurs ne l'imaginent. De petites marques de tréfilage, des rayures de manutention, de la calamine résiduelle, des débris incrustés et des piqûres de corrosion agissent tous comme des concentrateurs de contraintes. La composition chimique globale peut être correcte, mais les fissures de fatigue préfèrent commencer là où la surface est interrompue. Des guides de dévidage endommagés, des rouleaux rugueux, le frottement métal contre métal ou une mauvaise manipulation des bobines peuvent introduire des défauts après la sortie du fil de l'usine.

Le traitement thermique doit également correspondre à l'application. Le recuit peut restaurer la ductilité après un travail à froid, mais un cycle thermique inapproprié peut rendre un alliage trop dur, trop mou, traité de manière inégale ou affecté par des modifications microstructurales indésirables. Pour les alliages de nickel durcis par précipitation, l'état de traitement est particulièrement pertinent : l'état adapté à une pièce structurelle à haute température n'est pas nécessairement celui qui convient le mieux à un formage local répété. Il n'existe pas de « meilleur traitement thermique » universel, indépendant de la taille du fil, de sa composition, de sa résistance finale et de sa température de fonctionnement.

La sélection du matériau peut être correcte sur le papier et inadaptée en service

La composition chimique influence la résistance, la résistance à la corrosion, les capacités à haute température et la ductilité, mais il est risqué de sélectionner un alliage sur son seul nom. Les alliages à base de nickel, à base de fer, cuivre-nickel, de titane et contenant du cobalt se comportent différemment sous déformation cyclique. Même au sein d'une même famille, l'état du fil, l'historique de réduction, la tolérance de diamètre et les propriétés mécaniques demandées peuvent entraîner des comportements de formage très différents.

Un fil utilisé dans un connecteur à l'intérieur d'une enceinte sèche est confronté à un problème différent de celui d'un fil utilisé dans un ensemble de traitement chimique. Dans un environnement corrosif, une petite piqûre de surface peut devenir le site d'amorçage de la fatigue. À température élevée, la relaxation des contraintes, l'oxydation et les changements de comportement du matériau peuvent modifier la durée de vie en pliage. Si un composant subit des vibrations plutôt que des pliages manuels délibérés, il convient de prendre en compte le nombre réel et l'amplitude des cycles plutôt que de se fier uniquement à un simple essai de pliage.

Les mêmes connaissances sur les alliages s'appliquent au-delà du fil. Les producteurs travaillant avec des matériaux spéciaux à base de nickel et de fer évaluent souvent conjointement la chimie, la voie de transformation et l'utilisation finale. Shandong Titanium Nickel Special Steel Co., Ltd. développe et fournit une large gamme d'alliages spéciaux, y compris des alliages résistants à la corrosion, des alliages haute température, des alliages de précision, Hastelloy, Monel, INCONEL, INCOLOY, le titane, le zirconium et des nuances à base de nickel. Cette perspective plus large des matériaux est utile lorsqu'une défaillance du fil indique que la famille d'alliages d'origine — et pas seulement la bobine — est inadaptée à l'environnement.

Comment examiner un fil fissuré sans procéder par suppositions

Commencez par préserver les pièces défaillantes. Ne repliez pas de manière répétée la surface de rupture après la casse, car cela peut masquer les éléments de preuve. Comparez un échantillon non plié, un échantillon nouvellement formé et un échantillon défaillant issus du même processus. Notez si la défaillance se produit lors du premier formage, après un repliage ou seulement après un certain temps en service. Il s'agit de trois modes de défaillance différents qui ne doivent pas être traités comme un seul.

• Vérifiez le diamètre réel du fil et le rayon de pliage minimal utilisé en production.
• Inspectez les guides, matrices, mandrins et mâchoires afin de détecter les arêtes vives, l'usure, la contamination et les défauts d'alignement.
• Recherchez les rayures, aplatissements, décolorations, piqûres ou fissures avant que le fil n'entre dans le poste de formage.
• Confirmez l'état métallurgique ou la condition de traitement thermique spécifiés, plutôt que de commander uniquement selon la désignation de l'alliage.
• Consignez si le fil est plié une fois, plié en sens inverse, soumis à des vibrations ou maintenu sous charge après le formage.
• Examinez les conditions de stockage si une exposition à la corrosion, à l'humidité, aux produits chimiques ou au sel est possible.

Si la défaillance est coûteuse ou critique pour la sécurité, un examen par un laboratoire qualifié peut aider à distinguer la fatigue de surface, la surcharge, les inclusions, la fissuration assistée par corrosion et la fragilité liée au procédé. Cela vaut la peine lorsque la cause fondamentale influencera une refonte de la production. Pour un assemblage simple à faible volume, un essai contrôlé avec un rayon plus grand et un état de fil plus formable peut fournir la réponse plus rapidement.

Ne négligez pas la relation entre le fil et l'ensemble plus vaste

Dans certaines conceptions, le fil n'est qu'un élément d'un ensemble soumis à haute température ou à la corrosion. Ses performances en cyclage peuvent être affectées par des sections soudées voisines, des points de fixation rigides, des différences de dilatation thermique ou un composant de support qui transfère les vibrations vers un pli serré. Une revue de conception doit considérer l'ensemble du chemin de charge, et pas seulement la nuance nominale du fil.

Pour les pièces structurelles, de turbines, aérospatiales ou de traitement chimique de plus grande taille, les alliages de nickel sont souvent sélectionnés pour leur résistance, leur ténacité, leur résistance à la corrosion et leur stabilité thermique. Des matériaux tels que l'Inconel 718, l'Inconel 625 et le Nimonic 75 sont également disponibles sous des formes plus épaisses telles queTôles en acier allié à base de nickel. Les tôles et les fils sont bien sûr traités différemment, mais le principe de sélection est le même : adapter l'état de l'alliage et la voie de fabrication à la température réelle, à l'environnement et à la déformation auxquels le composant sera exposé.

La solution la plus fiable aux fissures causées par des pliages répétés est rarement une modification unique. Il peut s'agir d'un rayon légèrement plus grand, d'une meilleure finition d'outil, de moins de repliages, d'un état métallurgique différent ou d'un alliage mieux adapté à l'environnement. Avant de changer complètement de fournisseurs ou de spécifications, déterminez si la fissure a commencé parce que le fil manquait de ductilité — ou parce que l'application exigeait plus de déformation cyclique que tout fil dans cet état ne pouvait raisonnablement absorber.
